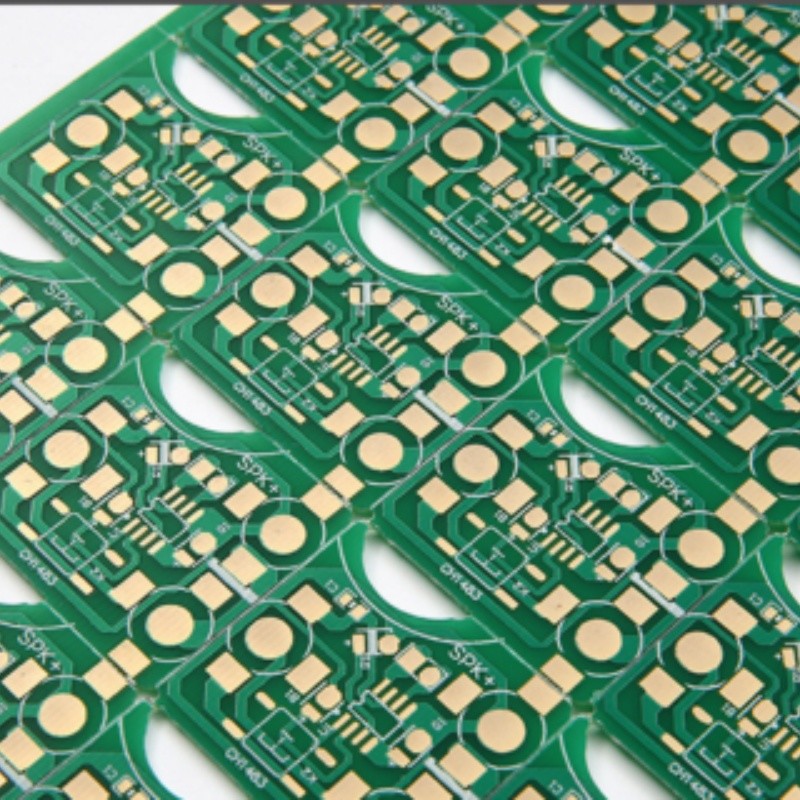

Productname                        FR-4 Fiber glas boord

Layers                              Mass productie: 1~16 lagen/Prototype production: 1~16 lagen

Min. Dikte                       massaproduct-ie: 0.2mm /Prototype productie: 0.2mm

Max. Dikte                       Mass productie: 5,0 mm /Prototype productie: 5.0mm

Material                            FR-4 (standaard FR4, Mid-tg FR4, loodvrij montagemateriaal)

Min. lijnbreedte regelafstand         Massaproductie: 0,08 /proefrun: 0,08

Solder maskerkleur                     Green olie, rode olie, witte olie, Blue olie, anderen

Scope toepassingsgebied                   Electronic producten, Voedingen, LEDs

PCB Vakbekwaamheid

                               Gelijkloop: 20 um

                               Componenten size: 0.4 × 0,2 mm (01005)-130 x 79mm

                               Flip-CHIP, QFP, BGA, POP

       SMT                      Max. component hoogte 25mm ::

                                Max. PCB grootte: 680 x 500 mm

                               Min. PCB size:niet beperkt

                               PCB dikte: 0,3 tot 6 mm

                               PCB gewicht: 3kg

                               Max. PCB breedte: 450 mm

   Wave-Solder                  Min. PCB breedteniet beperkt

                               Component hoogte: Top 120mm/Bot 15mm

                               Metal Type: gedeeltelijk geheel, inlay, sidestep

                               Metal materiaal: koper, aluminium

   Sweat-Solder                  Oppervlakte afwerking: plating Au, plating zilver, plateren Sn

                               luchtblaas rate: minder dan 20%

                               Druk: 0-50KN

                               Max. PCB size: 800x 600mm

     Testing                     ICT, Probe vliegen, brandwond-in, functietest, temperatuurcycli
